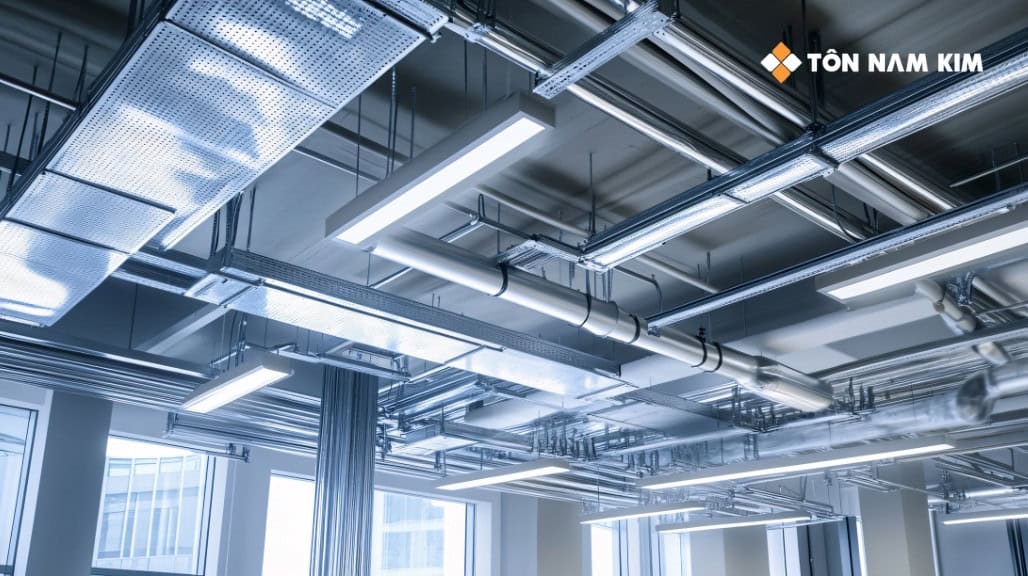

Trong lĩnh vực cơ điện (MEP) và các hệ thống hạ tầng kỹ thuật hiện đại, thang máng cáp giữ vai trò không thể thay thế trong việc tổ chức, bảo vệ và dẫn hướng hệ thống dây cáp điện, tín hiệu và điều khiển. Đây không chỉ là một bộ phận phụ trợ mà còn là phần cấu trúc ảnh hưởng trực tiếp đến độ an toàn, tính ổn định và khả năng vận hành bền vững của toàn hệ thống.

1. Thang máng cáp là gì?

Thang máng cáp (Cable Ladder & Cable Tray Systems) là một hệ thống kết cấu cơ khí dạng mở, thường được chế tạo từ kim loại (thép mạ kẽm, inox, nhôm, tôn mạ hợp kim…), có chức năng đỡ, dẫn hướng, cố định và bảo vệ các loại cáp điện, cáp tín hiệu, cáp điều khiển trong các hệ thống điện hạ thế và trung thế.

Hệ thống thang máng cáp thường được lắp đặt cố định dọc theo tường, trần, hầm kỹ thuật hoặc treo trên hệ giá đỡ để phục vụ cho việc tổ chức tuyến cáp một cách có hệ thống, khoa học và an toàn.

Việc sử dụng thang máng cáp không chỉ giúp đảm bảo tính gọn gàng, dễ kiểm soát của hệ thống điện, mà còn giảm thiểu nguy cơ cháy nổ, hư hỏng do dây cáp bị đè, xoắn hoặc tiếp xúc với môi trường bên ngoài.

2. Các yếu tố ảnh hưởng trực tiếp đến độ bền thang máng cáp

Dù được lắp đặt trong không gian kín như trần kỹ thuật, tường kỹ thuật hay hầm điện, hệ thống thang máng cáp vẫn chịu nhiều tác động môi trường có thể ảnh hưởng đến độ bền vật liệu.

Độ ẩm cao và hơi nước từ hệ thống điều hòa hoặc thông gió dễ tạo ngưng tụ trên bề mặt, thúc đẩy ăn mòn nếu vật liệu không được bảo vệ tốt.
Dao động nhiệt độ giữa ngày và đêm gây co giãn lặp lại, có thể làm nứt vi mô lớp mạ nếu không có độ đàn hồi và bám dính phù hợp.
Các khí kỹ thuật như amoniac, VOC hoặc hơi hóa chất nhẹ tại các phòng xử lý cũng có thể phá vỡ màng bảo vệ kim loại theo thời gian.
Tải trọng phụ ngoài thiết kế hoặc rung động từ thang máy, máy phát điện có thể gây mỏi cơ học cục bộ, ảnh hưởng đến liên kết và lớp phủ bề mặt. Nếu hệ thống không được nối đất đúng kỹ thuật, hiện tượng rò điện nhẹ tại các điểm kim loại trần có thể thúc đẩy quá trình ăn mòn điện hóa.

Do đó, lựa chọn vật liệu tôn làm thang máng cáp cần tuân thủ chặt chẽ các tiêu chuẩn kỹ thuật quốc tế về hiệu suất cơ học, khả năng chống ăn mòn và tuổi thọ sử dụng lâu dài.

3. Yêu cầu kỹ thuật theo tiêu chuẩn quốc tế đối với vật liệu làm thang máng cáp

Các tiêu chuẩn quốc tế như IEC 61537, EN (Anh), ASTM (Mỹ), JIS (Nhật Bản), AS (Úc) quy định rõ ràng vật liệu sử dụng cho thang máng cáp phải đáp ứng đồng thời nhiều tiêu chí kỹ thuật nghiêm ngặt, bao gồm độ bền cơ học, khả năng chống ăn mòn, tính ổn định khi tiếp xúc với nhiệt độ cao và an toàn điện.

Bên cạnh đó, vật liệu cũng cần có lớp phủ bảo vệ với độ bám dính cao, có khả năng bảo vệ hiệu quả tại các vị trí dễ bị ăn mòn như lỗ đột, mép cắt hoặc bề mặt trầy xước.

Những yêu cầu này nhằm đảm bảo hệ thống thang máng cáp không chỉ vận hành ổn định mà còn duy trì độ bền vững lâu dài, ngay cả trong điều kiện môi trường làm việc khắc nghiệt nhất.

4. Tôn Zinmag® – Giải pháp vật liệu chống ăn mòn vượt trội cho thang máng cáp

Trong bối cảnh kỹ thuật công trình ngày càng hướng đến tính bền vững, tuổi thọ dài hạn và khả năng chống ăn mòn vượt trội, việc lựa chọn vật liệu phù hợp cho hệ thống thang máng cáp trở thành yếu tố then chốt quyết định hiệu quả vận hành của toàn bộ hệ thống cơ điện.

Trước những yêu cầu khắt khe đó, Tôn Zinmag® với lớp mạ hợp kim chứa Kẽm – 3% Magie đang dần trở thành giải pháp vật liệu tối ưu cho hệ thống thang máng cáp trong các công trình kỹ thuật cao.

Khác với các vật liệu mạ kẽm tiêu chuẩn, Zinmag® có khả năng hình thành Simonkolleite (SKT) – hoạt động như một lớp trám tinh thể, ngăn chặn sự thâm nhập của hơi nước, oxy và muối, từ đó bảo vệ lõi thép khỏi bị oxy hóa. Lớp trám SKT đóng vai trò như một lớp bảo vệ tự nhiên, giúp che phủ hiệu quả ngay cả tại các vị trí nhạy cảm như lỗ đột, mép cắt hoặc bề mặt trầy xước – những điểm thường dễ bị ăn mòn nhất.

Không chỉ có khả năng “tự bảo vệ”, Zinmag® còn được thiết kế với cấu trúc 5 lớp phức hợp chống ăn mòn, giúp gia tăng đáng kể hiệu suất kháng gỉ toàn bề mặt. Từ điều kiện môi trường đô thị ẩm ướt, khu công nghiệp hóa chất, cho đến khu vực ven biển có cấp độ ăn mòn C4–C5 theo ISO 12944, Zinmag® vẫn giữ được độ bền mạ và tính ổn định thẩm mỹ vượt trội so với GI hoặc GL thông thường.

Về mặt cơ học, Tôn Zinmag® duy trì độ bền kéo và giới hạn chảy cao, đáp ứng tốt yêu cầu của các cấu kiện mang tính chịu lực như thân máng, nắp máng hoặc phụ kiện liên kết. Lớp mạ có độ bám dính cao, không bong tróc dưới tác động của lực cơ học hoặc nhiệt độ biến động, đảm bảo tính ổn định lâu dài trong suốt vòng đời sử dụng.

5. Tôn Nam Kim – Đơn vị tiên phong cung cấp giải pháp tôn làm thang máng cáp đạt chuẩn quốc tế

Trong xu thế toàn cầu ưu tiên vật liệu bền vững và thân thiện với môi trường, Zinmag® mang đến một giải pháp thực sự khác biệt. Nhờ cơ chế chống ăn mòn tự nhiên, vật liệu này không cần sơn phủ bổ sung, qua đó loại bỏ hoàn toàn phát thải VOC – nguồn ô nhiễm phổ biến trong quá trình sơn công nghiệp. Đồng thời, khả năng bảo vệ bền vững giúp giảm đáng kể nhu cầu thay thế hoặc bảo trì trong suốt vòng đời sử dụng, từ đó tiết kiệm tài nguyên, giảm chi phí và nâng cao hiệu quả vận hành tổng thể cho công trình.

Lựa chọn Tôn Zinmag® làm thang máng cáp không chỉ là quyết định về vật liệu, mà là đầu tư vào tính bền vững, hiệu quả và an toàn của toàn bộ hệ thống kỹ thuật công trình.

———————————————————

Xem thêm một số ứng dụng khác của Tôn Zinmag®:

Với dây chuyền mạ hợp kim hiện đại, đội ngũ kỹ thuật chuyên sâu và hệ thống kiểm soát chất lượng theo chuẩn quốc tế, sản phẩm Zinmag® của Tôn Nam Kim đã được chấp nhận tại các thị trường yêu cầu khắt khe như Mỹ, Úc, Nhật, EU, và hiện đang trở thành lựa chọn ưu tiên cho các dự án hạ tầng công nghiệp tại Việt Nam.

TÔN ZINMAG® – GIẢI PHÁP KHÁNG GỈ, BỀN BỈ CHO BẢNG TỦ ĐIỆN CÔNG NGHIỆP

Trong hệ thống điện công nghiệp hiện đại, bảng tủ điện không chỉ đơn thuần là nơi tập trung thiết bị điện mà còn là trung tâm điều phối, kiểm soát và bảo vệ toàn bộ hệ thống. Từ nhà máy sản xuất, trung tâm dữ liệu, đến các tòa nhà văn phòng hay trung tâm thương mại, bảng tủ điện đóng vai trò quyết định đến tính ổn định và an toàn trong vận hành.

Bảng tủ điện công nghiệp là gì?

Bảng tủ điện công nghiệp là thiết bị kỹ thuật dùng để phân phối, điều khiển và bảo vệ hệ thống điện trong môi trường sản xuất hoặc vận hành công nghiệp. Đây là dạng tủ điện chuyên dụng, thường có kích thước lớn, công suất cao, được thiết kế theo tiêu chuẩn kỹ thuật nghiêm ngặt nhằm đảm bảo hoạt động ổn định, liên tục và an toàn cho các máy móc, dây chuyền, và hệ thống điều khiển trong nhà máy, xưởng sản xuất, trạm biến áp hoặc khu công nghiệp.

Ton Zinmag® ung dung cho bang tu dien — Tôn Zinmag® ứng dụng cho bảng tủ điện

Với đặc điểm phải hoạt động liên tục 24/7 và được đặt tại các khu công nghiệp nơi có môi trường ăn mòn cao, bảng tủ điện thường chịu ảnh hưởng lớn từ độ ẩm cao, hơi muối, ăn mòn điện hóa hay rung lắc cơ học. Do đó, vật liệu chế tạo không chỉ cần bền bỉ mà còn phải đáp ứng những tiêu chuẩn kỹ thuật nghiêm ngặt.

Các tiêu chuẩn quốc tế về vật liệu chế tạo bảng tủ điện

Một trong những bộ tiêu chuẩn quan trọng nhất hiện nay trong sản xuất bảng tủ điện là IEC 61439, được ban hành bởi Ủy ban Kỹ thuật Điện Quốc tế (International Electrotechnical Commission – IEC). Tiêu chuẩn này quy định các yêu cầu kỹ thuật về thiết kế, thử nghiệm, an toàn và độ tin cậy của hệ thống tủ điện hạ thế. IEC 61439 đã trở thành chuẩn mực quốc tế cho sản xuất bảng tủ điện, được áp dụng tại hơn 80 quốc gia và vùng lãnh thổ.

Bệnh cạnh đó, vật liệu chế tạo tủ điện cũng cần đáp ứng các tiêu chuẩn như ASTM, JIS, EN để đảm bảo độ bền cơ học, chịu va đập, và độ ổn định hình dạng khi sử dụng trong môi trường công nghiệp. Đây là yếu tố quan trọng nhằm đảm bảo an toàn điện và độ bền lâu dài của thiết bị.

Tôn Zinmag® – Giải pháp chống ăn mòn cao cho bảng tủ điện

Trong xu hướng hiện đại hóa hệ thống tủ điện, yêu cầu đặt ra cho vật liệu không còn dừng lại ở khả năng chịu lực thông thường, mà ngày càng đòi hỏi cao hơn về độ bền cơ học, khả năng chống ăn mòn, trọng lượng nhẹ và dễ gia công. Tuy nhiên, các loại vật liệu truyền thống như thép mạ kẽm (GI), thép mạ lạnh hay thép đen vẫn chưa thật sự đáp ứng được kỳ vọng. Những loại thép này thường bắt buộc phải sơn phủ để chống gỉ, dẫn đến phát sinh thêm chi phí và tăng thời gian thi công.

Trước thực tế đó, Tôn Zinmag® – dòng tôn mạ hợp kim Kẽm với 3% Magie là giải pháp tối ưu trong gia công chế tạo khung sườn, cover bao phủ và chi tiết kết cấu trong tủ điện, giải quyết triệt để bài toán về độ bền, chống ăn mòn cao cũng như dễ gia công và hạn chế trầy xước bề mặt.

Sở hữu cơ chế tự tạo lớp trám bảo vệ Simonkolleite, kết hợp với phức hợp 5 lớp chống ăn mòn, giúp gia tăng đáng kể độ bền tại các điểm yếu thường gặp như mép cắt, lỗ đột, nơi vốn dễ bị tấn công bởi hơi ẩm, hóa chất hoặc muối trong quá trình vận hành thực tế.

Simonkolleite (SKT) là “bức tường tinh thể” bảo vệ thép, hình thành nhờ phản ứng tự nhiên của lớp mạ Zn-Mg trong môi trường ăn mòn. SKT sau khi hình thành sẽ từng bước dịch chuyển ra phía ngoài để trám toàn bộ tấm thép nền.

Screenshot 2025 06 10 155222 — Khả năng bảo vệ ở mặt cắt, tự trám SKT

Không chỉ sở hữu đặc tính kỹ thuật ưu việt, Tôn Zinmag® còn đáp ứng các tiêu chuẩn quốc tế được áp dụng rộng rãi tại nhiều thị trường lớn như JIS (Nhật Bản), ASTM (Mỹ), EN (Anh), AS (Úc). Các tiêu chuẩn yêu cầu nghiêm ngặt về độ bền cơ học, khả năng kháng ăn mòn, tính an toàn điện và độ bền môi trường.

Một số thử nghiệm về khả năng chống ăn mòn tối ưu của vật liệu Zinmag®:

Thử nghiệm chống ăn mòn bề mặt

Phương pháp thử nghiệm: Salt Spray Test (SST), ISO 9227, JIS Z2371 ASTM B117, 5%NaCl, 35°C.

Salt Spray Test (SST) be mat ton zinmag — **Kết quả:** Khả năng chống ăn mòn ở bề mặt sau 2600 giờ thử nghiệm của Zinmag® cực kì vượt trội so với GI, GL.

Thử nghiệm chống gỉ tại vị trí cắt

Phương pháp thử nghiệm: Salt Spray Test (SST), ISO 9227, JIS Z2371 ASTM B117, 5%NaCl, 35°C.

Thử nghiệm chống gỉ tại vị trí uốn, gia công tạo hình

Phương pháp thử nghiệm: Salt Spray Test (SST), ISO 9227, JIS Z2371 ASTM B117, 5%NaCl, 35°C.

Kết quả: Với vị trí uốn, gia công, Zinmag® hoàn toàn chống gỉ hiệu quả hơn GL và GI sau 2600 giờ thử nghiệm.

Các kết quả thử nghiệm trên là minh chứng rõ ràng rằng Zinmag® là hợp kim mang tính đột phá về khả năng chống ăn mòn trong ngành thép mạ. Không chỉ vượt trội về độ bền trong môi trường khắc nghiệt, Zinmag® còn sở hữu khả năng gia công linh hoạt, cho phép uốn, cắt, đột lỗ dễ dàng mà không làm bong tróc lớp mạ – điều mà các vật liệu truyền thống còn nhiều hạn chế.

Với bề mặt nhẵn, sáng đẹp và đồng đều, tôn Zinmag® đặc biệt phù hợp với quy trình sản xuất tủ điện hiện đại theo hướng tự động hóa, nơi yêu cầu độ chính xác cao, tốc độ thi công nhanh và độ ổn định bề mặt hoàn hảo ngay từ giai đoạn cắt gọt đầu tiên.

Tôn Nam Kim – Đơn vị tiên phong cung cấp Tôn Zinmag® chất lượng cao, giải pháp tối ưu cho bảng tủ điện công nghiệp.

Trong bối cảnh toàn cầu đang chuyển mình mạnh mẽ theo hướng phát triển bền vững và tiết kiệm năng lượng, việc sử dụng vật liệu như Zinmag® không chỉ giúp doanh nghiệp nâng cao năng lực cạnh tranh mà còn góp phần vào mục tiêu bảo vệ môi trường, hướng tới một nền công nghiệp xanh – sạch – hiện đại.

Là một trong những đơn vị nghiên cứu, sản xuất và thương mại hóa thành công sản phẩm Tôn Zinmag®, Tôn Nam Kim cam kết mang đến giải pháp tôn mạ chất lượng cao, ổn định, đáp ứng mọi nhu cầu khắt khe trong lĩnh vực sản xuất bảng tủ điện công nghiệp.

Với dây chuyền sản xuất hiện đại đạt tiêu chuẩn quốc tế, Tôn Nam Kim đảm bảo cung cấp nguồn nguyên vật liệu ổn định, đồng đều, đáp ứng yêu cầu kỹ thuật khắt khe của các dự án điện – cơ khí – tự động hóa trong và ngoài nước.
